沃尔沃发电机:沃尔沃柴油发电机全自动自动控制系统原理分析
行业新闻
公司新闻

沃尔沃发电机:沃尔沃柴油发电机全自动自动控制系统原理分析

分类:
行业新闻
2020/05/06 11:02
浏览量
【摘要】:
目前,随着企业业务的不断增长,数据中心的日常能耗也在同步增长。一旦电源中断,单台沃尔沃柴油发电机就不能满足数据中心对备用电源容量的要求,因此往往需要多台机组同时运行。

  目前,随着企业业务的不断增长,数据中心的日常能耗也在同步增长。一旦电源中断,单台沃尔沃柴油发电机就不能满足数据中心对备用电源容量的要求,因此往往需要多台机组同时运行。新华中来为大家解答。

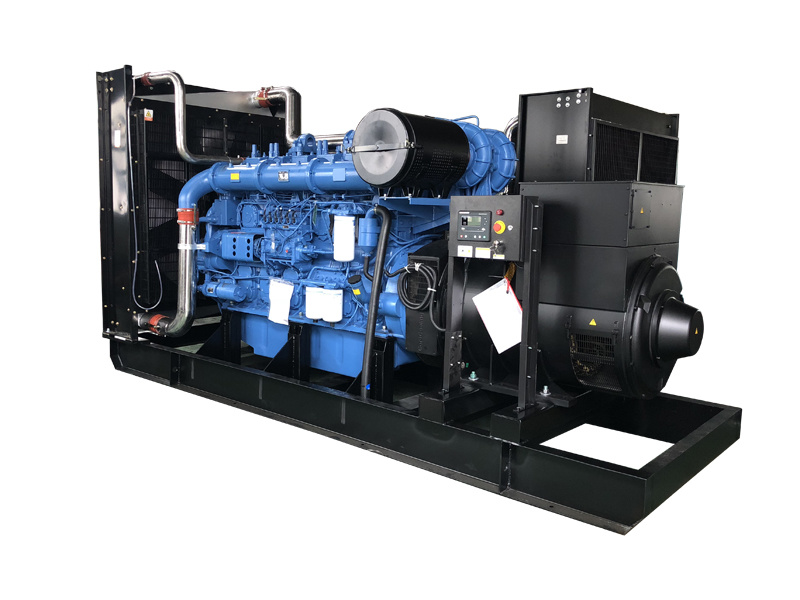

沃尔沃发电机

  为了提高电力系统运行的经济性和可靠性,要求系统控制逻辑不仅要求机组本身具有良好的性能,而且要求各机组合理地承担下游系统的有功和无功负荷。这些要求主要体现在原动机调速系统和同步发电机电压调节系统中。



  新华中推荐沃尔沃柴油发电机全自动自动控制系统原理分析:

沃尔沃发电机价格

  I.下垂控制(DroopContol)



  为了保证柴油发电机组并联运行的稳定性,经常采用下垂控制,即通过P下垂控制和Q下垂控制分别获得稳定的频率和电压。该控制方式分别控制各单元的有功功率和无功功率输出,不需要各单元之间的通信和协调,实现单元间的平等控制。



  保证了柴油发电机组并联系统的供需平衡和频率稳定性。



  下垂控制采用电压和电流双回路控制,电流内环的动态响应速度快,用于改善沃尔沃柴油发电机组的电能质量。电压外环控制器的动态响应速度较慢,可以控制系统的输出电压,产生内环参考信号。首先由测量模块采集负载点的电压和电流。



  计算发电机组的瞬时有功功率和无功功率,然后通过低通滤波器LPF获得相应的平均功率。假设发电机组有功功率输出为P,F和U分别为电力系统的频率幅值和额定电压幅值。通过下垂链路获得输出频率和电压幅值的指令,然后通过电压合成链路产生参考电压。



  然后,采用参考电压作为电压电流双环节控制器的输入。



  二、调速(有源频率控制)系统



  以同步发电机额定功率FN为参考值,当下游负荷有功功率增加到PRED时,同步发电机输出频率与FREF的新稳定值挂起,AB段斜率为静态调整系数MP,Δf≤FREF≤FN,ΔP=Pn-Pred。柴油发电机组并联运行时,每台发电机动态调整其频率和功率,直至满足所有负荷要求。



  如果每个发电机组的容量相同,则静态调整系数相同,输出功率也相同;如果机组容量不同,则机组容量大的机组的静态调整系数较大,机组承担的下游负荷自然较多。



  三、电压调节(无功电压控制)系统



  同样,CD段的斜率被称为同步发电机的无功电压凹陷控制系数nq,它反映了无功功率增量与发电机组端电压偏差之间的关系,以及ΔU≤UreFU,ΔQ=QN-Qred。根据同步发电机励磁功率单元的控制框图,通过计算测量环节和调整环节。

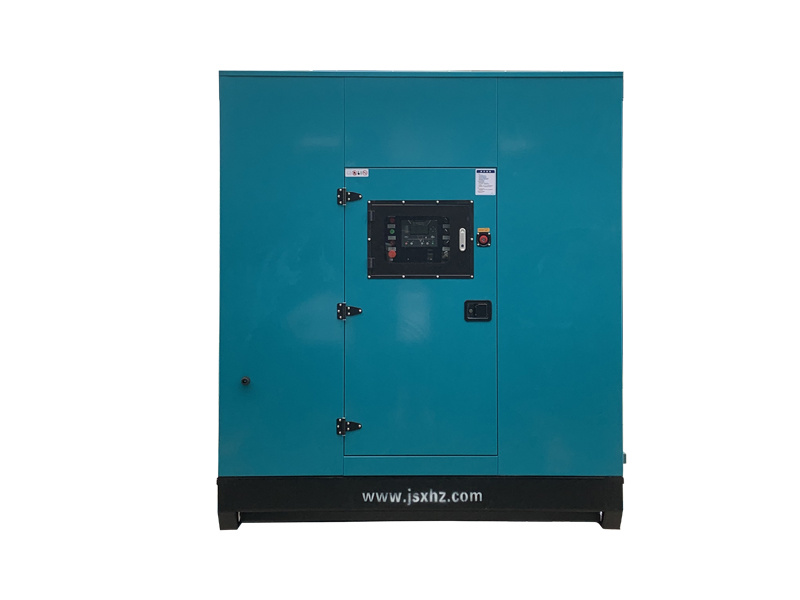

发电机组

  得到参考电压,并与发电机端电压(其中电压调节器由PI控制)进行比较,使发电机端电压始终快速跟踪电压指令。



  以上就是江苏新华中自动化设备公司,链接:http://www.jsxhz.com/news/44.html,小编为大家收集的内容,如有需要制定,请联系我们。
